CO₂ härdningskammare

Kolsyrahärdningssystem

Kolsyrehärdningssystemet består av tre huvudkomponenter: den förseglade härdningskammaren, gascirkulationssystemet och övervaknings- och kontrollsystemet. Genom kammartätning, gascirkulation, temperatur- och fuktighetsreglering och CO₂-koncentrationskontroll ger systemet en stabil, enhetlig och kontrollerbar kolsyrehärdningsmiljö för betongprodukter.

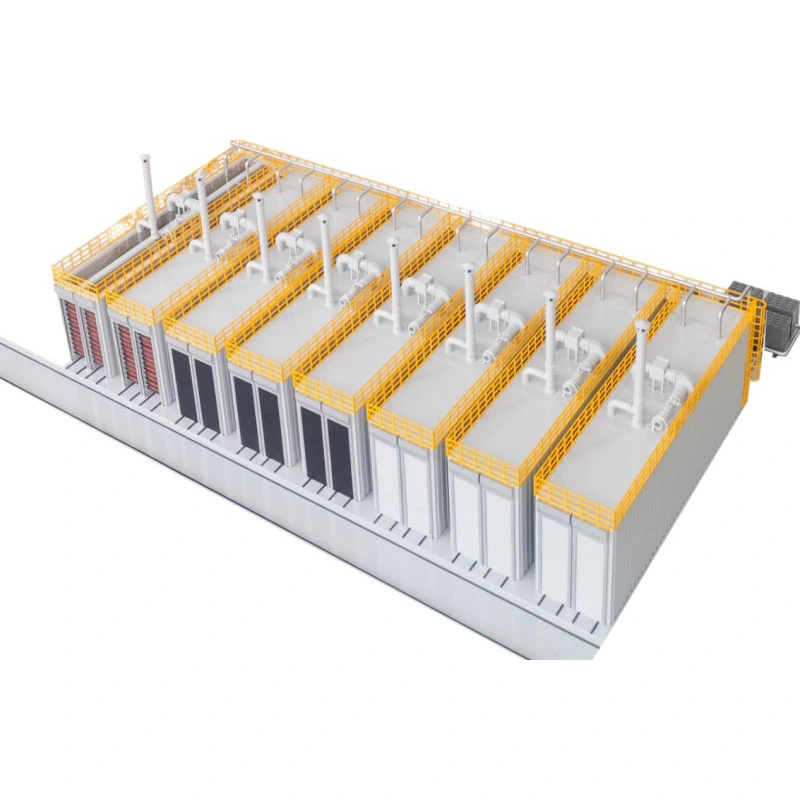

1. Förseglad härdningskammare

Kammaren har en strukturell design i flera lager som består av ett yttre skyddsskikt, isoleringsskikt och inre ventilationsvägg. Den ger strukturell styrka och värmeisolering samtidigt som den anpassar sig till den höga luftfuktigheten och CO₂-rika miljön inuti kammaren.

1) Kammartak: Har en självbärande stålplåtstruktur och isolerad takdesign, vilket ger bekväm åtkomst för rutininspektion och underhåll.

2) Främre kammarstruktur: Använder en galvaniserad ram och släta paneler för att förbättra strukturell stabilitet och ytplanhet under långvarig drift.

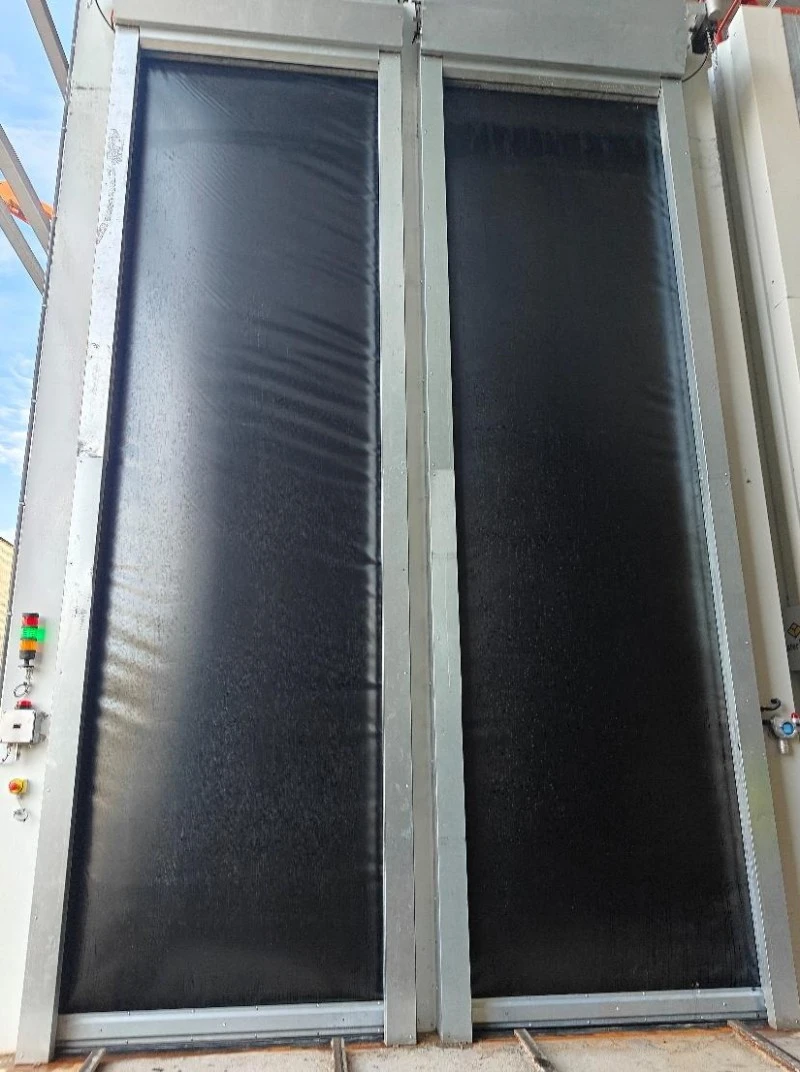

3) Kammardörr: Har en högtät design för att effektivt minska CO₂-läckage och bibehålla en stabil härdningsmiljö inuti kammaren.

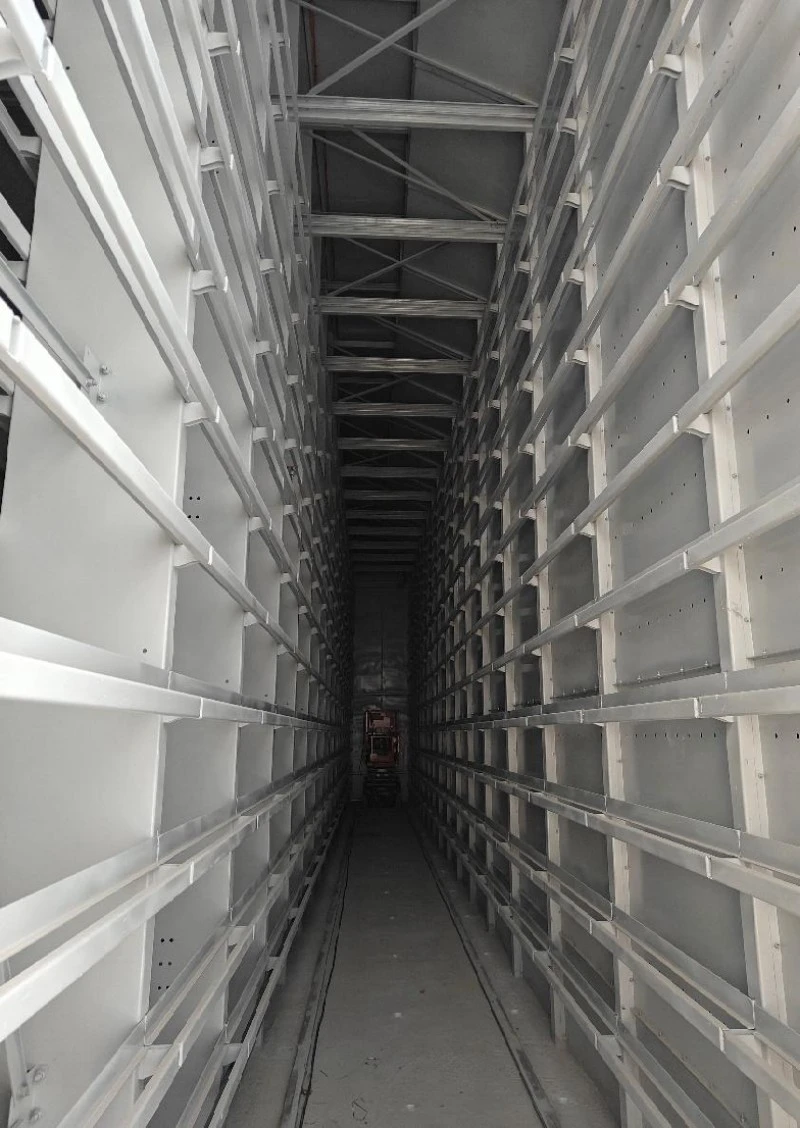

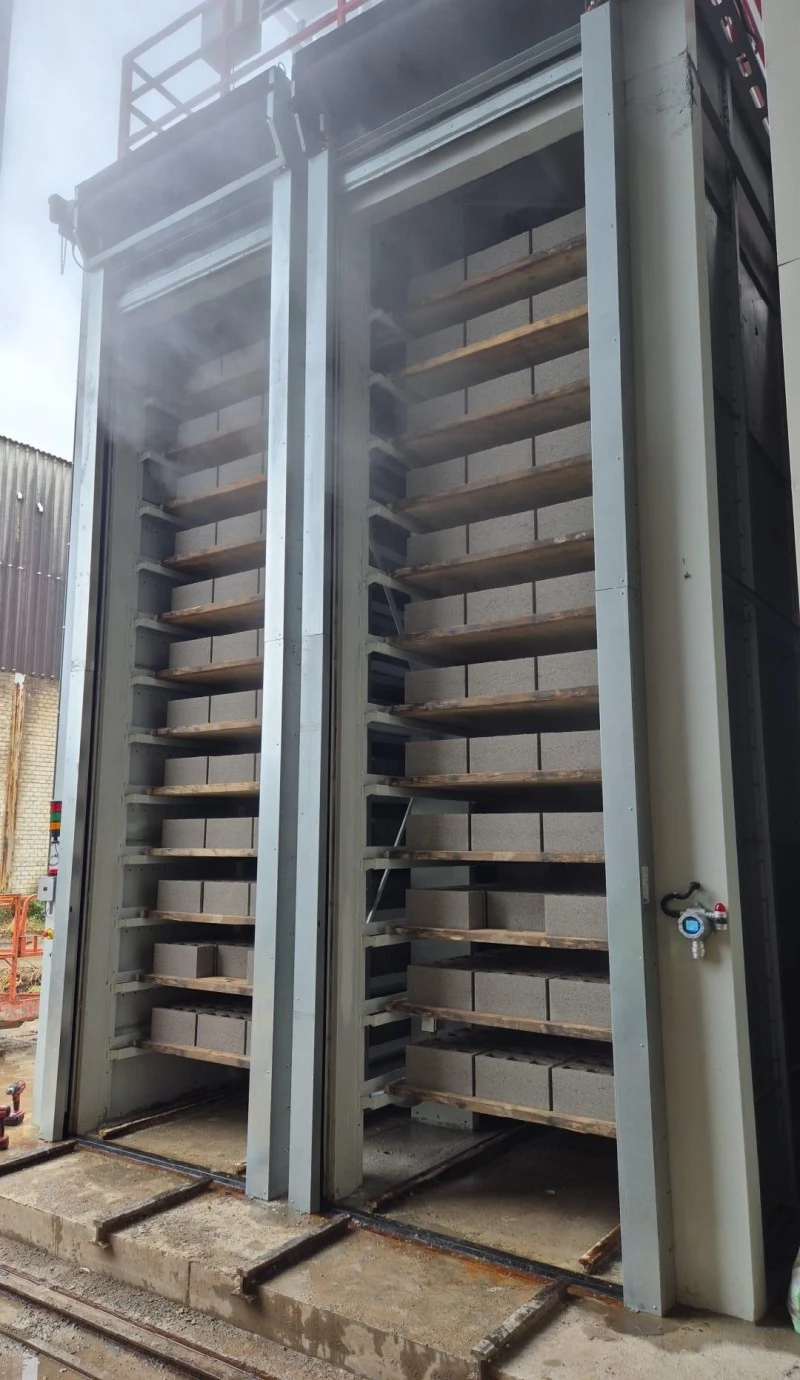

4) Härdställ: Anta en plug-in och bultad anslutningsstruktur. Alla komponenter är varmförzinkade för förbättrad korrosionsbeständighet och pålitlig drift i miljöer med hög luftfuktighet.

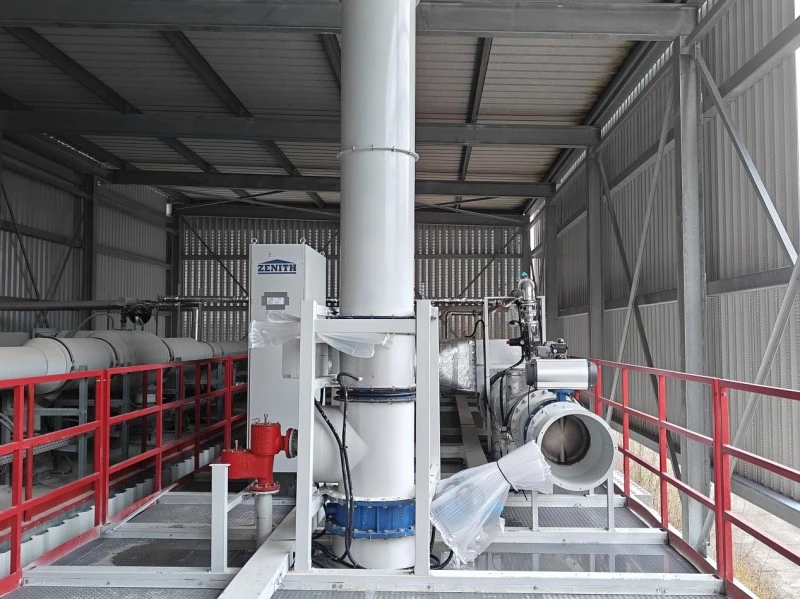

2. Gascirkulationssystem

Gascirkulationssystemet ansvarar för transport, distribution och cirkulation av CO₂, värme och luft inuti kammaren, vilket hjälper till att upprätthålla en mer enhetlig härdningsmiljö.

1) Cirkulationsdrift: En radiell fläkt med variabel frekvens driver gascirkulationen inuti kammaren, med luftflödet justerbart enligt processkrav.

2) Temperaturkontrollmodul: Elektriska värmare ger den värme som krävs för härdningsprocessen och arbetar tillsammans med cirkulationsfläktarna för att uppnå jämn uppvärmning i hela kammaren.

3) Cirkulationskanal: Ansvarig för att transportera och distribuera gas, koppla ihop fläktar och värmare med härdningskammaren för att säkerställa organiserad gascirkulation.

4) Avgasmodul: Består av ett avgassystem och spjällventiler, som samverkar efter olika härdnings- och avgassteg.

5) Reningsmodul: Inför frisk extern luft för att med tvång ersätta kvarvarande CO₂ inuti kammaren och minska CO₂-koncentrationen efter härdningsprocessen.

3. Intelligent övervaknings- och kontrollsystem

Systemet använder PLC-baserad automatisk kontroll för att övervaka och exakt reglera nyckelparametrar under hela härdningsprocessen för kolsyra.

1) Flerparameterövervakning

Realtidsövervakning av:

CO₂-koncentration

Temperatur

Fuktighet

Kammartryck

Dessa parametrar ger realtidsdatastöd för kolsyrehärdningsprocessen.

2) PLC automatisk styrning

Enligt det förinställda härdningsprogrammet kontrollerar systemet automatiskt temperatur, luftfuktighet, CO₂-koncentration och kammartryck, vilket möjliggör automatisk härdning och minskar manuella ingrepp.

3) Datainsamling och spårbarhet

Systemet samlar kontinuerligt in och lagrar härdningsprocessdata och genererar automatiskt härdningskurvor, vilket ger en tillförlitlig databas för produktkvalitetsanalys, processoptimering och produktionsstyrning.

4) Flera säkerhetsskydd

Systemet är utrustat med CO₂-läckagedetektering, säkerhetsventiler för övertryck/negativt tryck och ett oberoende säkerhetskontrollsystem för att övervaka och skydda mot onormala driftsförhållanden, vilket förbättrar den övergripande driftsäkerheten.

Viktiga fördelar med kolsyrahärdning

1. Förbättrad produktprestanda

Karbonatämnen som bildas under karbonatiseringsreaktionen kan fylla en del av porerna i betong, vilket hjälper till att förbättra densiteten, tryckhållfastheten och dimensionsstabiliteten hos betongprodukter.

2. Förbättrad hållbarhet

Kolsyra kan hjälpa till att förbättra betongprodukters inre struktur och ytdensitet, förbättra deras vattenbeständighet, frys-tinningsbeständighet och övergripande hållbarhet.

3. Förbättrad ytkvalitet

Kolsyrahärdning kan öka ytdensiteten och dimensionsregelbundenhet, förbättra det övergripande utseendet på betongprodukter och hjälpa till att minska utblomningen.

4. CO₂ resursutnyttjande

CO₂ införs i betonghärdningsprocessen och fixeras delvis i byggmaterial genom karbonatiseringsreaktionen, vilket integrerar CO₂-användning med betongprodukttillverkning.

5. Grön och lågkolhaltig härdning

Kolsyrahärdning kan fungera som ett alternativ eller kompletterande metod till traditionell ånghärdning. Genom att optimera härdningsprocessen ger det en potentiell väg för att minska energiförbrukningen för härdning och stödja tillverkning av lågkolhaltiga betongprodukter.
