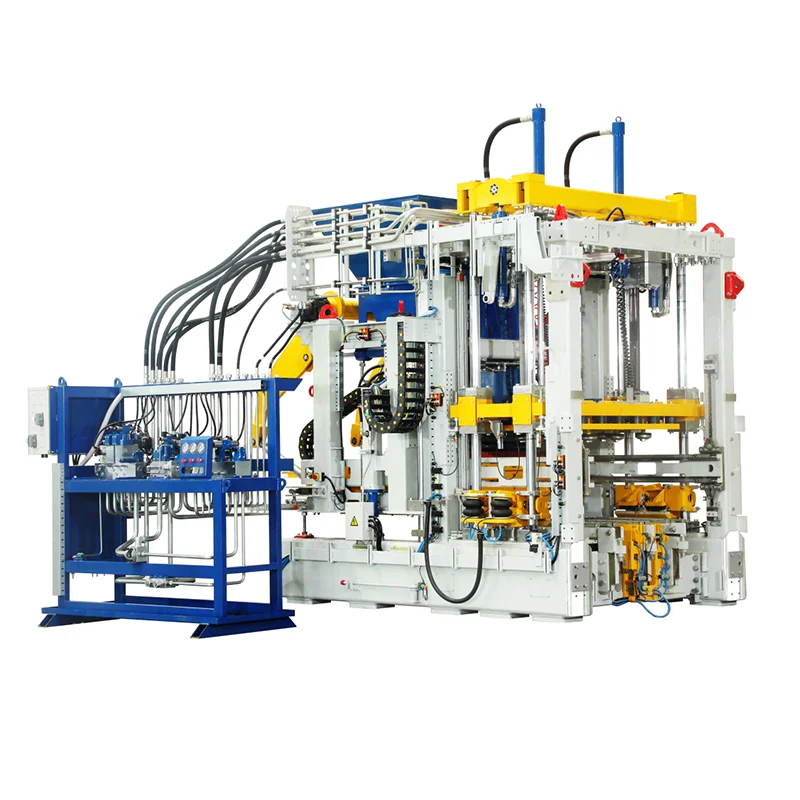

Helautomatisk blocktillverkningsmaskin

1 Zenith "Ultra-Dynamic" fyraxlig servovibration (tillval)
Zenith Ultra-Dynamic-systemet är en modern, högkvalitativ vibrationsteknik som används i en helautomatisk blocktillverkningsmaskin. Den möjliggör exakt amplitudkontroll inom extremt korta svarstider samtidigt som den säkerställer flexibel justerbarhet. Det servodrivna systemet levererar hög dynamik, förbättrar formfyllning och produktionscykeltider. Både amplitud och frekvens kan kontrolleras snabbt och exakt.

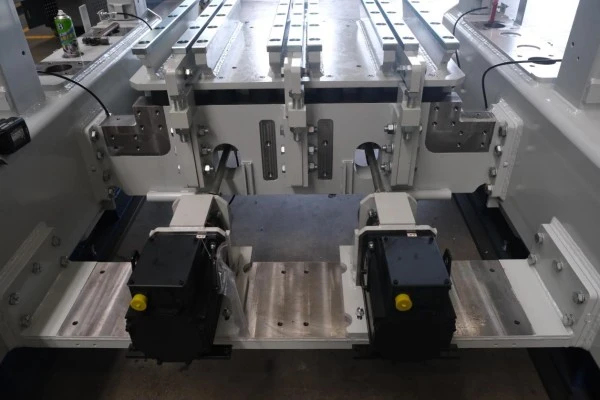

2 Dubbelaxlig servovibration (tillval)
Varje excentrisk axel drivs av en oberoende servomotor, vilket säkerställer exakt kontroll, snabb respons och exakt vibrationskraft.

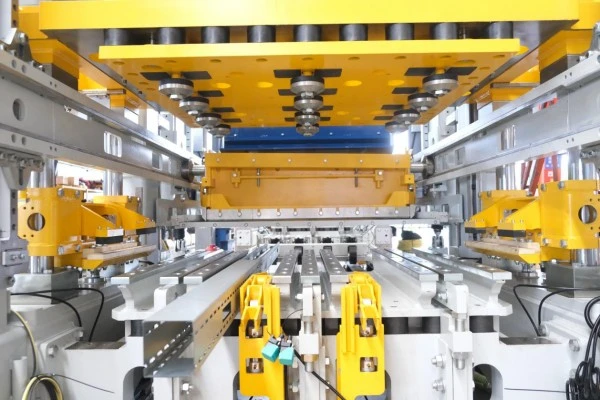

3 Automatiskt Quick Mold Change System

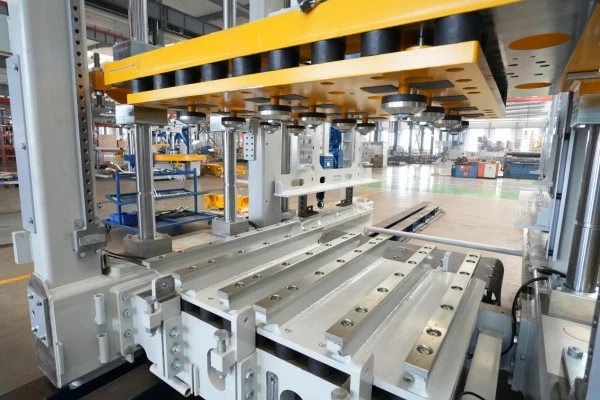

Zeniths automatiska snabba formbytessystem är baserat på koordinerad drift av flera enheter, vilket möjliggör intelligent, snabb och exakt formbyte. När formen väl har transporterats bredvid huvudmaskinen placeras den på formbytesenheten med hjälp av ett lyftsystem. Systemet slutför automatiskt formbytesprocessen utan manuell hantering, positionering eller låsning.

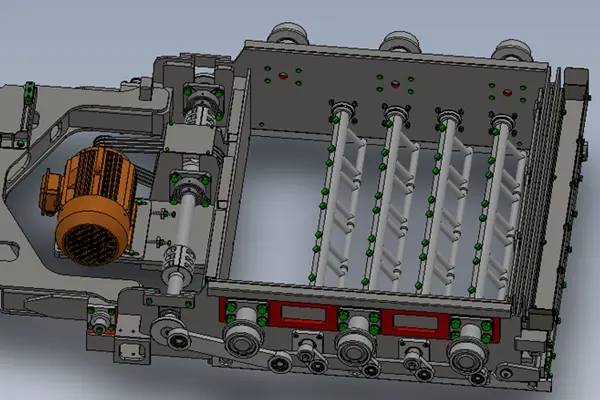

4 Upphängt matningssystem

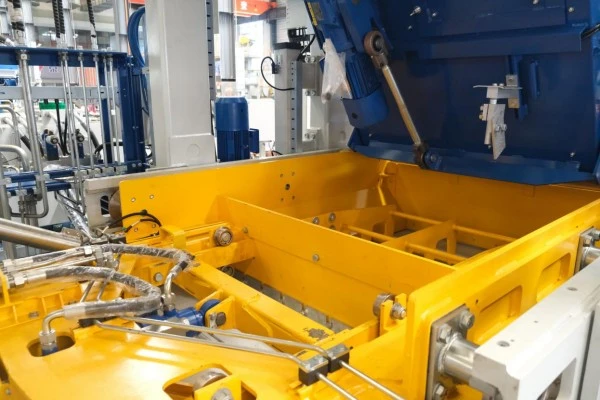

Det upphängda matningssystemet har en modulär design som integrerar matarlådan, skrapan, manipuleringsborsten och bågbrytningsenheten. Både foderboxarna för ansiktsblandning och basblandning är monterade på foderramen, vilket möjliggör snabb utbyte och optimal utfodringsprestanda.

5 Hydraulisk fram- och återgående bågbrytande basmatare (tillval)
Hydrauliskt driven; den bågbrytande rakan rör sig fram och tillbaka för att effektivt bryta upp materialbågar.

6 Elektriskt driven svängbågsbrytande basmatare (tillval)
Elektriskt driven; den bågbrytande rakan svänger i en bestämd vinkel runt skaftet för att lossa materialet.

7 Modulär huvudram

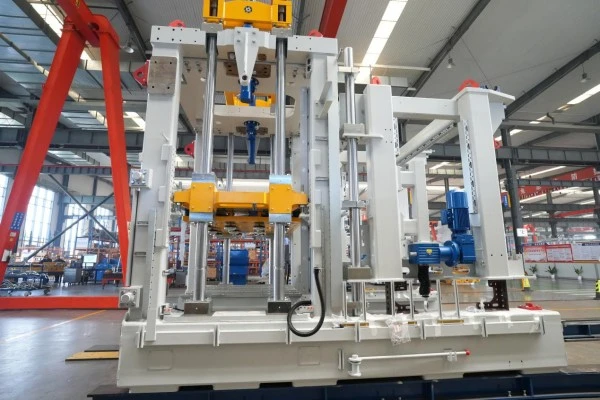

ZN1200-2S huvudmaskin och ansiktsblandningsenhet antar en modulär ramstruktur med precisionsmonteringsteknik. Den bryter mot traditionella designkoncept och använder i stor utsträckning högkvalitativa skruvförband för ramen, vibrationsbordet, motorbalkarna och matningssystemet. Denna design säkerställer en ultralåg underhållshastighet, enkel anpassning till olika produktionsförhållanden och betydligt kortare bytestid för slitdelar.

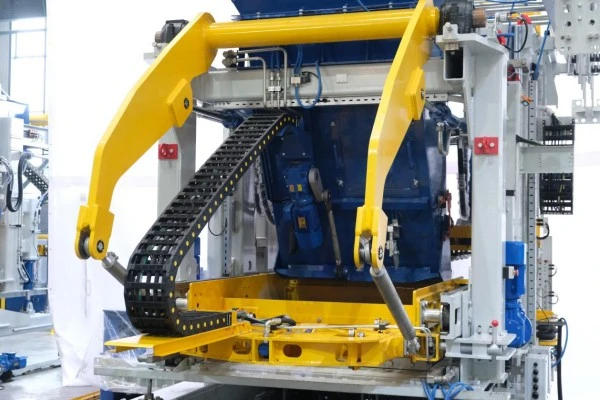

8 Hydraulisk automatisk låsning för ansiktsblandningsenhet
Kopplingen mellan huvudmaskinen och ansiktsblandningsenheten på ZN1200-2S uppnås genom ett avancerat hydrauliskt automatiskt låssystem. Hydraulcylindrar driver låskomponenterna för att tätt fästa ansiktsblandningsenheten till huvudmaskinen. När ansiktsblandningsenheten behöver separeras släpper systemet låset och en växelmotor driver ansiktsblandningsenheten att röra sig längs dess skenor.

9 Tryck på Head Locking Device

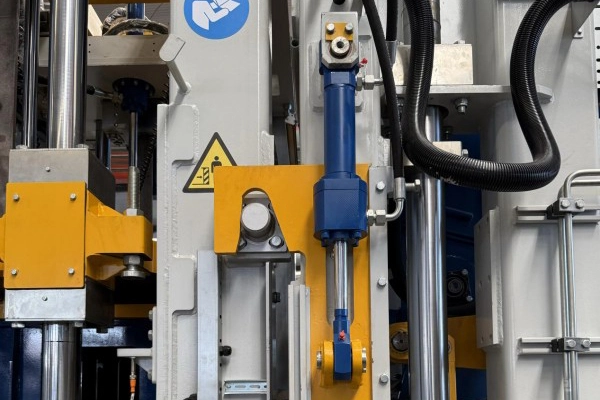

Denna mekaniska låsmekanism består av höghållfasta låsblock, ett kilformat presshuvud och dubbelverkande hydraulcylindrar. Under urformningen driver cylindrarna låsblocken för att radiellt klämma fast presshuvudet, vilket bildar ett mekaniskt blockering. Formen frigörs sedan under konstant tryck, vilket effektivt eliminerar elastisk studs och mikrorörelser – vilket säkerställer skarpa tegelkanter, släta ytor och en kraftigt förbättrad produktkvalificeringsgrad.

10 Elektrisk justering av skruvlyft
Utrustad med en högprecisionsskruvlyft för automatisk höjdjustering - erbjuder hög noggrannhet, enkel användning och förbättrad automatisering.

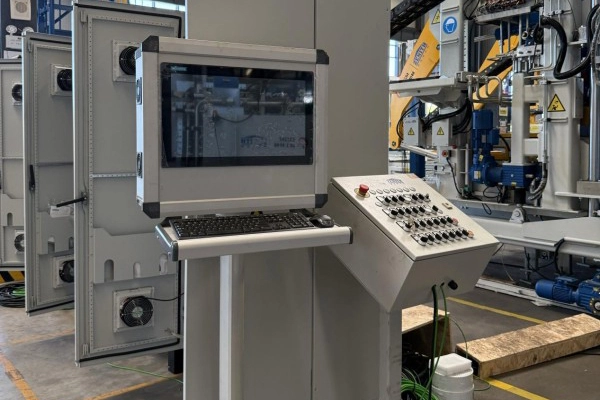

11 Helt integrerat styrsystem
ZN1200-2S huvudmaskin använder Siemens S7-1500 (6ES7 515-2AM01-0AB0) serie PLC – Siemens avancerade kontroller med stor minneskapacitet, snabb bearbetningshastighet och omfattande funktionalitet. HMI visualiserar alla styrsystemsignaler för enkel och intuitiv användning.

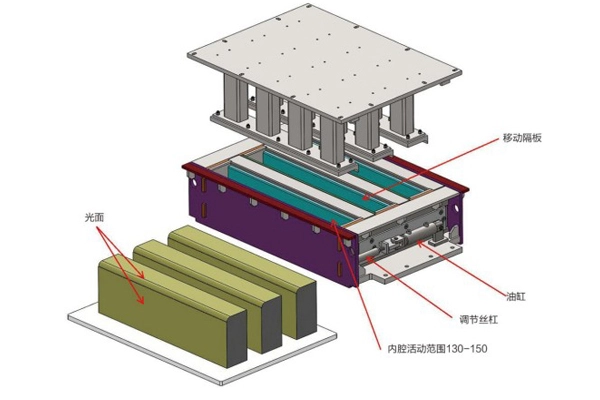

12 Omfattande utbyggbarhet
ZN1200-2S erbjuder stor maskin- och mjukvaruexpansion. Den kan utrustas med olika valfria system såsom skumanordningar, färgblandningssystem, pallutsugningsenheter, kärndragningssystem och tvärgående rengöringsborstar, som möter olika kunders produktionskrav.

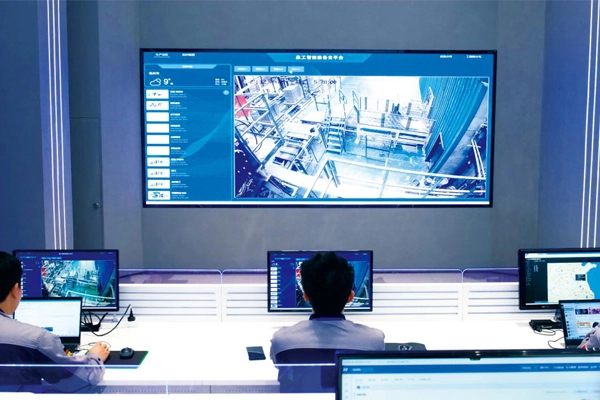

13 Quangong Intelligent Equipment Cloud Service Platform
Utvecklad av Quangong Zenith, "Intelligent Equipment Cloud Service Platform" möjliggör onlineövervakning, fjärruppgraderingar, felförutsägelse och diagnostik, utvärdering av utrustningens hälsa och driftrapporter, vilket ger omfattande smarta servicemöjligheter.
