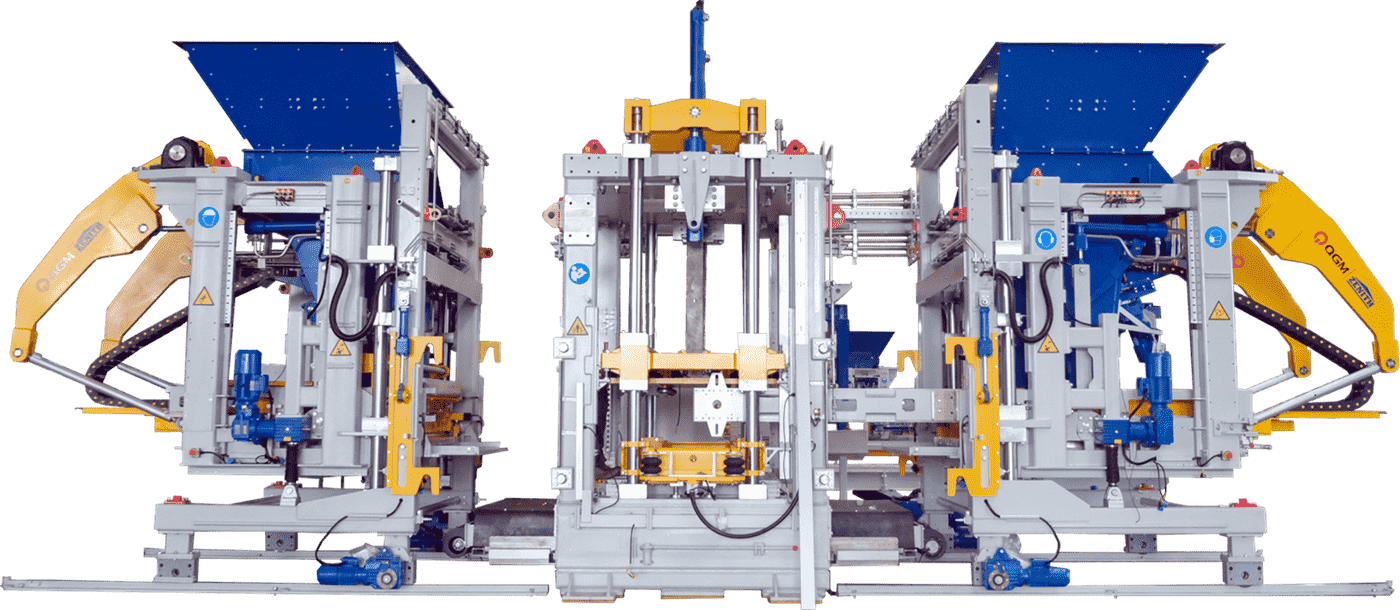

Automatisk blockeringsmaskin

Produktfunktioner

Dubbelvibrationstabeller, åtta servomotorer (valfritt)Blockmaskin på toppnivå

Modulär montering för enklare underhållOlika produkter tillgängliga

Högre kapacitet, bättre prestanda

Tekniska parametrar

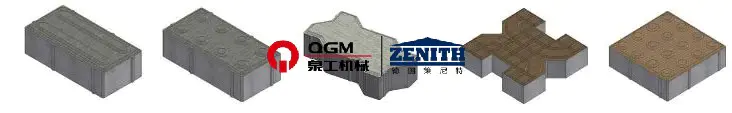

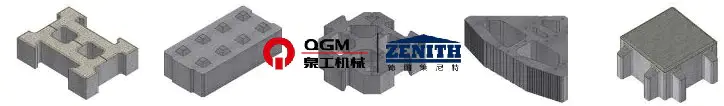

Vissa block kan göras av Zn2000C

Utläggare:

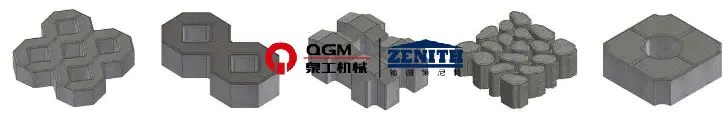

Grässten:
Vatten Bibehållen Block:

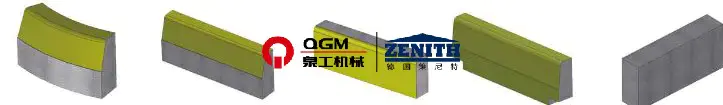

Väg Trottoarkant:

Tekniska fördelar

1. Avancerad tysk designram

Mainframe Frame antar en höghållfast svetsad ramstruktur designad av huvudramen antar Tyskland Zeniths Patenterad hög -kraft svetsad ramstruktur, som har en rationell design ， uniform och Estetiskt tilltalande svetsning. Hela ramen genomgår vibrationsbehandling för att lindra mekanisk stress för att säkerställa hög kvalitet och stabilitet. Den avancerade strukturella designen tillåter Expand-förmåga, med potential att lägga till curbstone Mögel sidoväggsöppning och stängningssektion, Uttag-plattavsnitt ， infogningsanordning för polystyrenkärnor etc.

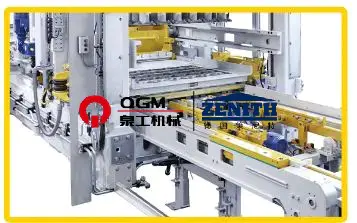

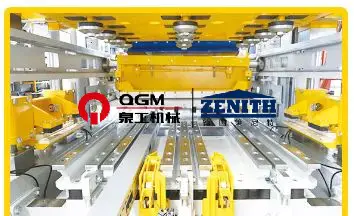

2. Automatisk snabbformändringssystem

När formen är belägen i huvudmaskinpositionen inser lyftsystemet Automatisk mögeländring på snabbformningsenheten. Manipulationshuvudet och mögel ram kommer att klämma fast automatiskt av pneumatisk station, vilket är säkert, effektivt, lätt att använda och bekvämt att underhålla.

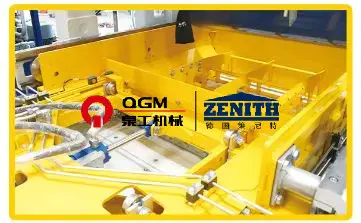

● Pneumatisk mögelklämningsanordning: Består av en mögelstödram och pneumatisk Pneumatiska klämmare på båda sidor. Under pre -vibrering och huvudvibrationscykler hjälper det klämma fast och säkra formen, minska vibrationer och uppnå den bästa vibrationseffekten, medan förlänga formens livslängd.

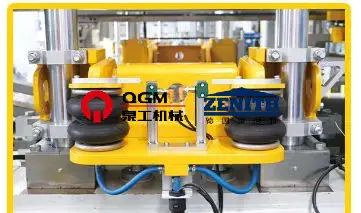

● Pneumatisk manipanshuvudklämman Anordning: TAMPER -huvudet är fixerat av en klämman Med krockkuddar, som tillåter enkel och snabb förändring av manipulationshuvudet, förkortar mögelförändring tid och säkerställer också exakt dockning mellan formramen och manipuleringshuvudet.
● Inläggsenhet för elektrisk form: Mögelinstallationsanordningen används för att hitta mögel i Huvudmaskinen och ta bort dem genom att använda en elektrisk mögelbärare. Mögelbäraren är Lämplig för de flesta formar på marknaden. Andra specialformar kan använda anpassade bärare.

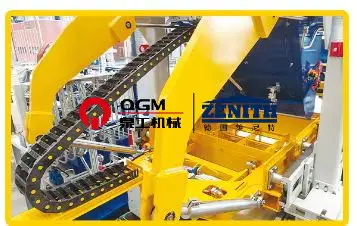

● Formändringsenhet: installera på huvudmaskinramen, som används för att lyfta formen När du byter mögel, utrustad med elektrisk kedjelyft (kran) och elektrisk vandringsanordning

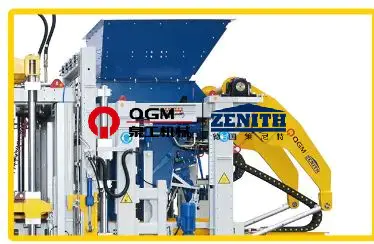

3. Matningssystem

● Matningsrutan är hydrauliskt driven och använder en högdynamisk proportionell ventilkontroll system. Den här enheten är utrustad med en hydrauliskt driven blandningsanordning, som snabbt och Effektivt flls formen. Blandningsanordningen styrs av högdynamisk proportionell ventiler och en utfodringsanordning. Matningsboxens främre arm är utrustad med en justerbar Rengöringsborste.
● Robust sväng -utfodring, med stora rullar i diameter på båda sidor av matningsanordningen Se till att jämn och stabil horisontell rörelse i utfodringsrutan.
● Guidskenorna för matningsboxen Antar utbytbar slitstödremsor, vilket gör mer Bekvämt för underhåll

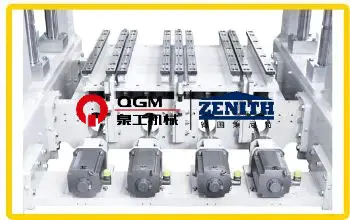

4. "Ultra Dynamic" servo vibrationssystem

Den "super dynamiska" servo vibrationstekniken är en högeffektiv, adaptiv vibration System utformat specifikt för blockmaskin. Servomotorerna svarar på de snabbaste Möjlig hastighet ， att uppnå den högsta vibrationsprestanda, minska cementanvändningen, Förkortning av produktionscykler och producerar betongprodukter med hög densitet. Vibrationen Systemet kan flexibelt anpassa sig till olika produktionsbehov för betongprodukter.
● Åtta vibrationsenheter, med mekanisk balans individuellt inställd av åtta servobyror
● Åtta motoraxlar med elastiska kopplingar

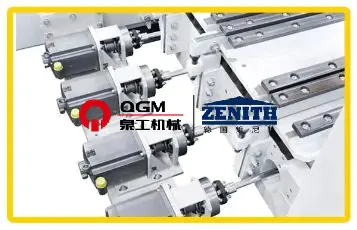

● Åtta servomotorer, var och en monterad på en extern vibrationsisoleringskorsning på motorramen
● Vibrationsbord kräver inte ett oljebad (miljövänligt)

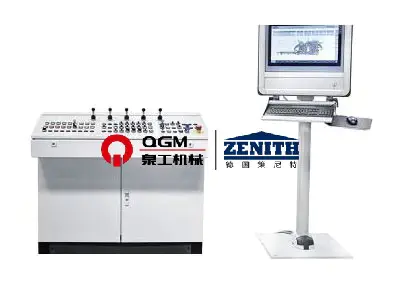

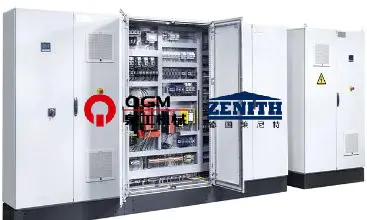

5. Precise Servokontrollsystem

Genom signalåterkoppling styrs fasen och hastigheten på vibrationer, genom signalåterkoppling styrs vibrationsfasen och hastigheten, synkron Rörelsekontroll och höghastighets standby, vibrationsinitiering och vibrationsbörs kan vara klar på kort tid, vilket hjälper till att förkorta cykeltiden och uppnå bättre bromsning effekt.' Genom positionen och hastigheten dubbel stängd slinga styrs den spännande kraften att bara agera i vertikal riktning, maximera den effektiva spännande kraften, samtidigt som man undviker Skador på maskinen av den horisontella spännande kraften, förlänger maskintjänsten ， och att kunna göra differentierade inställningar för olika produktkrav för att producera Högkvalitativa produkter.

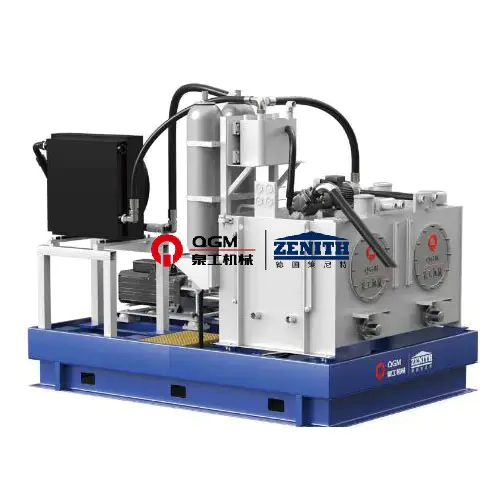

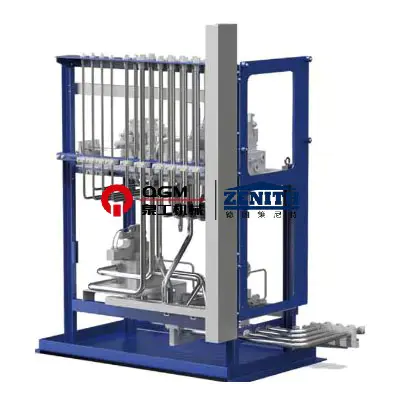

6. Hydraulsystem

Tryckhuvudet, mögelramen, den sammanlagda bilen och tygbilen styrs av manipanshuvudet, mögelramen, matningsrutan för bas-mix och ansiktsmix styrs Genom proportionella riktningsventiler med ventilkärnåterkoppling, erbjuder korta responstider. Det slutna kontrollsystemet (förskjutningsledare / kodare -plc- -proportionell Riktningsventilcylinder) säkerställer exakt kontroll, med snabb och stabil oljecylinder rörelse. Den hydrauliska stationen använder en variabel förskjutningskolvpump, som stannar pumpa tryckolja när det hydrauliska systemet når det inställda trycket och lossar pumpa och minska energiförbrukningen. Den hydrauliska stationen är utrustad med en ackumulator för extra oljeförsörjning, vilket gör att flera åtgärder kan ske samtidigt, med stabilt hydrauliskt systemtryck. Systemet innehåller också en trycksensor, som skärmar på operationspanelen för enkel övervakning samt en temperatursensor, Kylare och värmare för att effektivt kontrollera oljetemperaturen och upprätthålla god hydraulolja prestanda.
